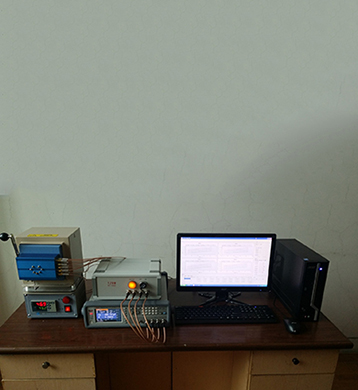

高低温介电联合系统
商品详情
性能特点
技术参数
型号：TZDM-200-1000
报价：商议
系统配TZDM-200-300型系统的温控及夹具以及TZDM-RT-1000型形同的温控及夹具以及一套电桥、测试软件和微机。此系统可分别实现TZDM-200-300型系统以及TZDM-RT-1000型系统的功能。具体价格视所配电桥而定。
系统配置：
1、低温模块：
Acer商用计算机，信号切换与控制系统，低温仪及温控系统，四通道夹具，液氮罐、测试与数据采集软件（软件兼容同惠LCR表以及是德（安捷伦）E4980AL型LCR表和4294A型阻抗分析仪）；
输入端口：四个BNC端口；
输出端口：10个SMA输出端口，需采用SMA接头以提高高频测试稳定性（频率大于1MHz时）；
温度范围：-185℃ 至220℃（额定温区，长时间使用温度），-190℃ 至250℃（极限温区，短时间使用）；
系统屏蔽：通道切换主板预埋屏蔽层设计，连接线材采用射频同轴线，以保证低频与高频测试精度和稳定性；
测试夹具：融石英与探针复合结构夹具，探针需使用铍铜镀金材料以保证长期测试稳定性；
同时测量样品数：4个；
测试液氮用量：一次测试液氮使用小于1L；
测试频率范围：20Hz至1 MHz，基本准确度0.05%；
升温速率：升温速率1.5-10℃/min，测温精度±0.1℃
测试样品直径：2 mm至25 mm；
样品厚度：0.02 mm至4 mm；
单样品测试频率数：最少6个频率测量功能；

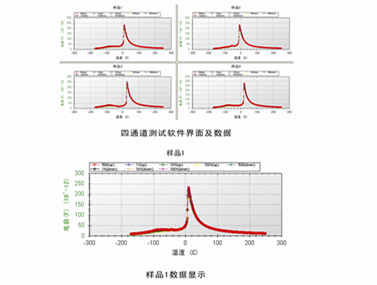

变温介电频谱测试功能；
变温阻抗测试功能；
扫频测试功能。
2、高温模块：
信号切换与控制系统，高温仪及温控系统，四通道夹具，测试与数据采集软件（软件兼容同惠LCR表以及是德（安捷伦）E4980AL型LCR表和4294A型阻抗分析仪）；
输入端口：四个BNC端口；
输出端口：10个SMA输出端口，需采用SMA接头以提高高频测试稳定性（频率大于1MHz时）；
温度范围：室温 至850℃（额定温区，长时间使用温度），室温 至1000℃（极限温区，短时间使用）；
系统屏蔽：通道切换主板预埋屏蔽层设计，连接线材采用射频同轴线，以保证低频与高频测试精度和稳定性；
测试夹具：融石英与探针复合夹具。其中探针需使用氧化铝与铂金复合结构，芯层为铂金，绝缘层为氧化铝，屏蔽层为铂金并屏蔽至样品端。以保证长期高温测试稳定性；
同时测量样品数：4个；
测试频率范围：20Hz至1 MHz，基本准确度0.05%；
升温速率：升温速率0.1-10℃/min，测温精度±0.1℃
测试样品直径：2 mm至25 mm；
样品厚度：0.02 mm至4 mm；
单样品测试频率数：最少6个频率测量功能；
变温介电频谱测试功能；
变温阻抗测试功能；
扫频测试功能。
本产品免费保修期为1年，方式为用户送修，我公司承诺五个工作日内完成维修。
